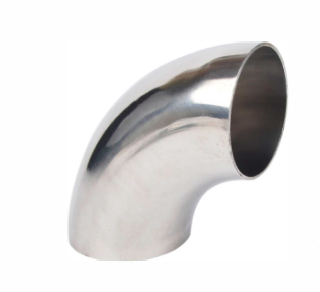

Колено 90 градусов с касательными

Материал： SS304, SS316

Product Detail

90-градусные колена с тангентами — это компоненты, используемые в системах высокого вакуума для соединения вакуумных труб или шлангов под углом 90 градусов при сохранении целостности высокого вакуума. Отводы имеют две тангенциальные секции с каждой стороны, которые обеспечивают плавный и непрерывный переход между двумя соединенными трубами или шлангами.

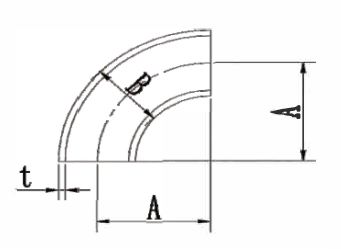

Модель	A	B	R	t
16ELT90A	34.5	19.05	28.6	1.65
25ELT90A	52.4	25.4	38.1	1.65
40ELT90A	74.6	38.1	57.2	1.65
50ELT90A	103.2	50.8	76.2	1.65
63ELT90A	131.8	63.5	95.2	1.65
80ELT90A	160.3	76.2	114.3	1.65
100ELT90A	211.1	101.6	152.4	2.11
