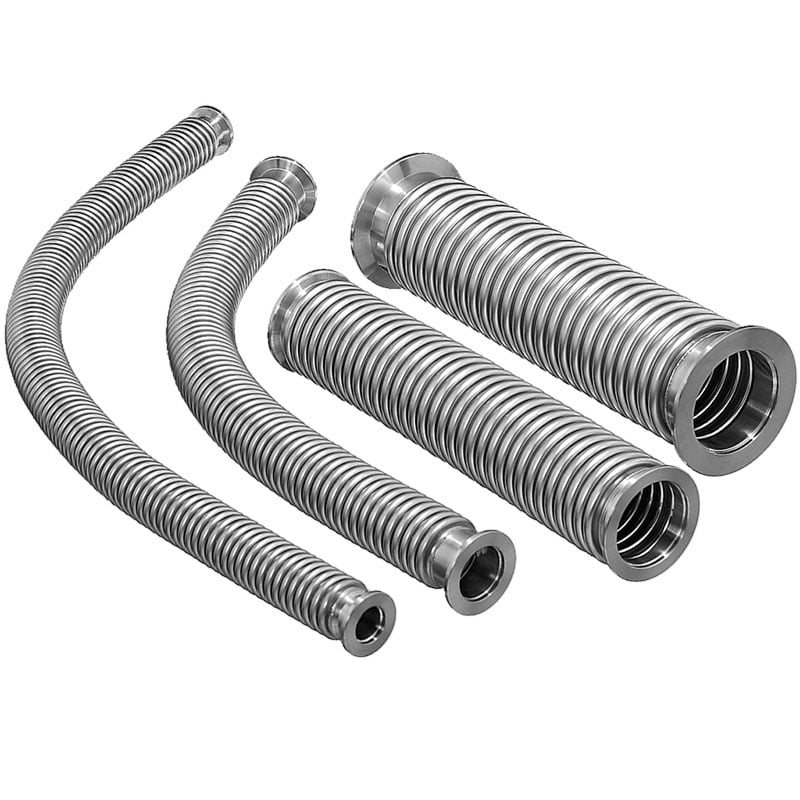

Что такое вакуумные сильфоны?

Вакуумные сильфоны можно разделить на две категории: спиральные сильфоны и кольцевые сильфоны в зависимости от формы волны. Все гофры можно соединить спиральной линией; кольцевая гофрированная труба представляет собой трубчатую оболочку с замкнутым кольцевым гофром, причем ее гофры и гофры соединены рядом кольцевых гофров. Кольцевые сильфоны можно разделить на U-образные, C-образные, S-образные, V-образные и Q-образные сильфоны в зависимости от характера формы волны. С целью повышения несущей способности непрерывно разрабатываются многослойные (в основном двухслойные и трехслойные) гофрированные трубы и гофрированные трубы с ребрами жесткости посередине.

Температурный диапазон вакуумного сильфона

Компоненты с металлическими сильфонами имеют широкий диапазон температур и обычно используются перед проектированием и изготовлением эластичных компонентов. Некоторые специальные сильфоны проходят через жидкий кислород (-196 ℃) или жидкий азот с более низкой температурой во внутренней полости, а сопротивление давлению составляет до 25 МПа. Крупногабаритные гофрированные компенсаторы (номинальный диаметр иногда превышает 1 м), используемые для соединения систем трубопроводов, требуют выдерживания давления 4 МПа, термостойкости 400°С и определенной коррозионной стойкости. Температурная адаптируемость эластичного элемента зависит от термостойкости используемого эластичного материала. Следовательно, в соответствии с диапазоном рабочих температур эластичного элемента можно выбрать эластичный материал с соответствующими температурными характеристиками для обработки и изготовления соответствующих компонентов сильфона.

технический параметр

несущий груз

На металлические сильфоны и другие упругие элементы действуют различные ожидаемые значения нагрузки, такие как сосредоточенная сила F, давление p, момент М и т. д. также должно быть указано рабочее положение груза. Для нагрузок от давления также укажите, подвергается ли упругий элемент давлению внутренней полости или давлению внешней полости.

Максимальное значение нагрузки или значение полной шкалы, которое разрешено использовать металлическому сильфону и другим эластичным компонентам при нормальных условиях работы. Обычно это ожидаемое проектное значение или пересмотренное проектное значение после фактического тестирования прототипа продукта.

Срок службы вакуумных сильфонов

Есть два состояния, когда упругий элемент работает; один - работать при определенной нагрузке и смещении и поддерживать нагрузку и смещение всегда неизменными или редко изменяться, что называется статической работой; другой - использование нагрузки и смещения. Непрерывный цикл туда и обратно попеременно. Элемент находится в циклическом режиме. Из-за разных условий эксплуатации способы повреждения или выхода из строя компонентов также различны. Упруго-чувствительный элемент прибора работает в упругом диапазоне, в основном в статическом рабочем состоянии, и имеет длительный срок службы, обычно достигающий десятков тысяч - сотен тысяч раз. Компоненты сильфона, используемые в технике, иногда работают в упруго-пластическом диапазоне или в состоянии переменного напряжения, а срок службы составляет всего сотни раз всухую. Детали должны иметь допустимый срок службы при циклической работе, а также должны быть указаны количество циклов, время и частота.

Номинальный срок службы упругого элемента - это ожидаемый срок службы, определенный при проектировании элемента, и требуется, чтобы элемент не подвергался усталости, повреждению или выходу из строя в течение этого периода.
