Материал: SS304, SS316

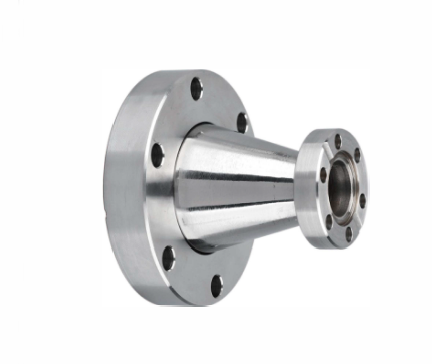

Невращающийся переходник CF (ConFlat) представляет собой вакуумный компонент, используемый в системах высокого вакуума. Он используется для соединения двух вакуумных компонентов с фланцами разного размера, предотвращая при этом вращательное движение между двумя компонентами.
Переходной переходник имеет меньший размер фланца на одном конце и больший размер фланца на другом конце, что позволяет соединять два вакуумных компонента с разными размерами фланцев. Невращающаяся особенность адаптера означает, что он имеет механизм блокировки, который предотвращает вращательное движение между двумя соединенными компонентами.
Невращающиеся переходники CF изготовлены из устойчивого к коррозии материала, такого как нержавеющая сталь, и рассчитаны на высокое вакуумное давление, высокие температуры и коррозионно-активные газы. Они предназначены для использования с фланцами CF, которые представляют собой стандартные фланцы, обычно используемые в системах высокого вакуума.
Модель | A | B | C | D |
CF35RA16 | 70 | 34 | 76 | 19.05 |
CF35RA25 | 70 | 54 | 76 | 25.4 |
CF63RA16 | 114 | 34 | 76 | 19.05 |
CF63RA25 | 114 | 54 | 76 | 25.4 |
CF63RA35 | 114 | 70 | 76 | 38.1 |
CF100RA35 | 152 | 70 | 76 | 38.1 |
CF100RA63 | 152 | 114 | 76 | 63.5 |
CF150RA35 | 202 | 70 | 76 | 38.1 |
CF150RA63 | 202 | 114 | 76 | 63.5 |
CF150RA100 | 202 | 152 | 76 | 101.6 |
