В чем разница между вакуумными фланцами CF, KF и ISO?

В чем разница между вакуумными фланцами CF, KF и ISO? Вакуумные фланцы CF представляют собой цельнометаллические методы уплотнения и широко используются в системах сверхвысокого вакуума. Вакуумные фланцы KF представляют собой быстросъемный метод, используемый в вакуумных системах. Фланец, диаметр стандартной трубы ISO составляет более 50 мм (2 дюйма), который можно использовать в различных приложениях от атмосферного давления до высокого вакуума, которые часто собираются и разбираются. Далее рассмотрим вакуумные фланцы CF, KF, ISO.

ВАКУУМНЫЙ ФЛАНЕЦ CF

Внутренняя сторона вакуумного фланца CF имеет приподнятую острую кромку ножа, которая используется для герметизации вакуума путем сжатия прокладки из бескислородной меди (или другого мягкого металла) для его деформации. Это цельнометаллический метод уплотнения, который широко используется в системах сверхвысокого вакуума. Фланцы CF также обычно называют фланцами ICF. Число после CF — это стандартный внутренний диаметр кабелепровода, а число после ICF — внешний диаметр фланца.

Фланцы CF делятся на два типа: фиксированный тип и свободный тип. Неподвижный фланец представляет собой интегрированную конструкцию. Фланцы со свободной муфтой состоят из остроконечной части, выдавленной медными шайбами, и фиксированной части, закрепленной болтами. Фланцы могут иметь отверстия или резьбовые отверстия. Фланцы со сквозными отверстиями следует закрепить болтами и гайками; фланцы с резьбовыми отверстиями могут быть непосредственно закреплены болтами. Материал фланца в основном SUS304 (или SUS304L). Поскольку SUS304 выделяет меньше газа, его легче обрабатывать и сваривать.

Особенностью фланцев CF является то, что все они изготовлены из металла, включая прокладки из бескислородной меди, поэтому они могут выдерживать высокие температуры (выше 250 ℃) запекания. Недостаток в том, что цена высока, а прокладку из бескислородной меди нельзя использовать многократно.

KF ВАКУУМНЫЙ ФЛАНЕЦ

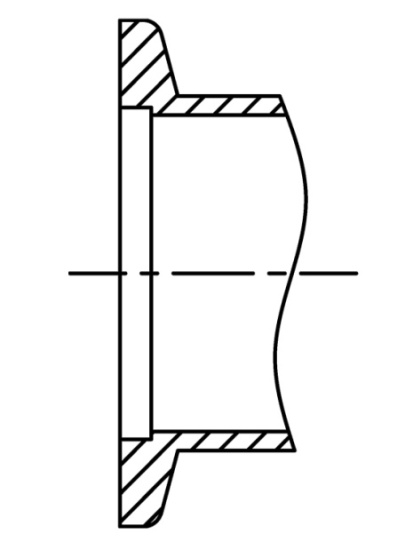

KF — быстросъемный фланец, используемый в вакуумных системах. Он состоит из следующих компонентов: двух симметрично расположенных фланцев KF, уплотнительных колец, центрирующих скоб и хомутов. Никаких других инструментов не требуется, чтобы ослабить или сжать муфту, просто вращая гайку диска вручную.

Вакуумные фитинги ISO-KF представляют собой быстроразъемные фланцевые фитинги небольшого размера. К номинальным диаметрам относятся: DN 10, 16, 25, 40, 50.

Применимый вакуум составляет до 10-8 мбар.

Материалами фланцевых уплотнений обычно являются Viton, Buna, силикон, EPDM, алюминий и т. д.

Фланцы обычно изготавливаются из нержавеющей стали 304, 316 и т. д.

Вакуумные фитинги ISO-KF обычно состоят из фланца, хомута, уплотнительного кольца и центрирующего кольца.

ВАКУУМНЫЙ ФЛАНЕЦ ISO

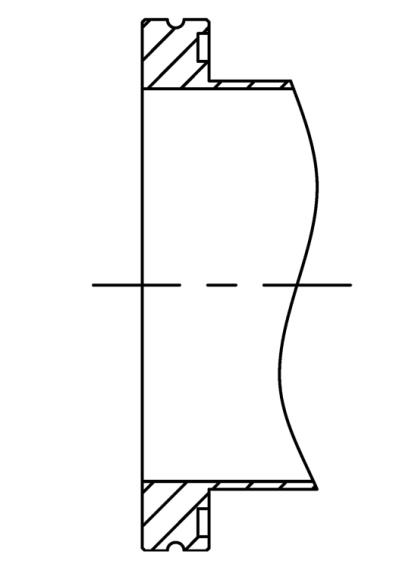

ISO-K

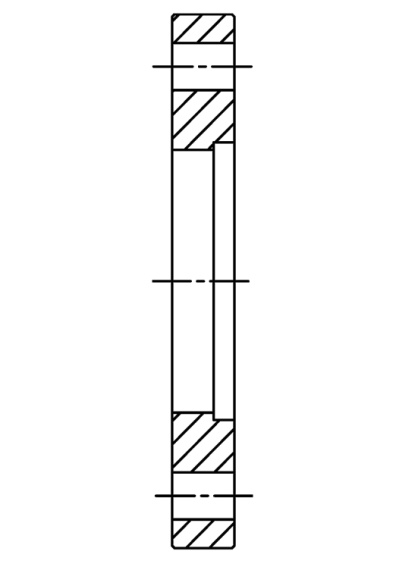

ISO-F

Вакуумные фланцы и трубопроводы ISO могут использоваться в различных областях, от атмосферного давления до высокого вакуума, которые часто собираются и разбираются. Как правило, диаметр трубы превышает 50 мм (2 дюйма). Выдерживает запекание при температуре 150°C, если используются уплотнительные кольца из витона.

Двумя широко используемыми формами фланцев ISO являются ISO-K и ISO-F.

Вакуумные фитинги ISO-K и ISO-F представляют собой крупногабаритные вакуумные фитинги номинальных диаметров: DN 63, 100, 160, 200, 250, 320, 400, 500 и 630.

Производственные стандарты включают: DIN 28404, ISO 1609.

Может использоваться там, где требуется уровень вакуума до 10-8 мбар.

Материалами для уплотнения фланцев обычно являются Viton, Buna, силикон, EPDM, алюминиевая проволока и т. д.

Фланцы обычно изготавливаются из нержавеющей стали 304, 316 и т. д.

Вакуумные фитинги ISO-K обычно состоят из фланца, захвата, уплотнительного кольца (уплотнительного кольца) и центрирующего кольца.
