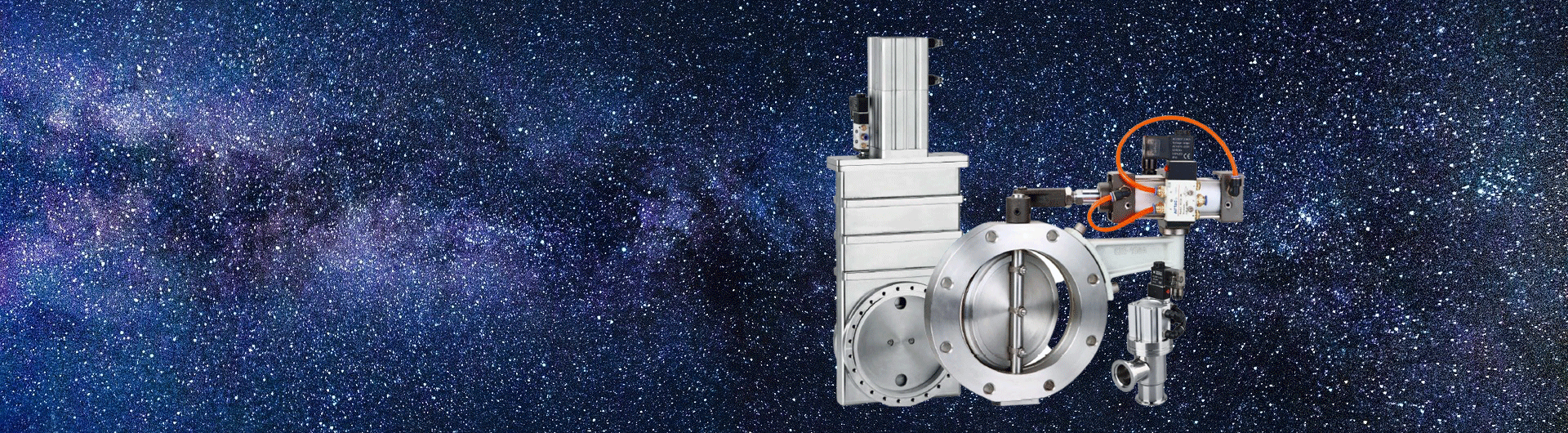

Tipos de válvulas de vacío

Tipos de válvulas de vacío

1. Según la presión de trabajo, existen válvulas de bajo vacío, válvulas de alto vacío y válvulas de ultra alto vacío.


2. De acuerdo con las características estructurales, existen válvulas de aleta de vacío, válvulas de vacío de compuerta, válvulas de vacío de mariposa, válvulas de bola, válvulas de diafragma, válvulas de vacío de ángulo, válvulas de paso directo y válvulas de tres vías.


3. Según el principio de transmisión, las hay manuales, neumáticas, eléctricas y electromagnéticas. Generalmente, neumático es el proceso en el que el piloto electromagnético y el cilindro realizan acciones, y también se puede utilizar para controlar el cilindro de la válvula piloto para realizar acciones manualmente. Eléctrico tanto para mano como para electricidad y se puede operar manualmente cuando se corta la energía.


4. Según el material, existen válvulas con acero inoxidable, acero al carbono y aleación de aluminio como material principal.


5. Según el material del sello dinámico, también se puede dividir en sello metálico y válvula de sello no metálico. El anillo de goma en forma de O utilizado para el sello del eje generalmente tiene una tasa de fuga de 10-4 Pa.L/S y el grado de vacío no es alto durante el proceso de movimiento del eje, por lo que se puede utilizar en condiciones de alto vacío con bajos requisitos. ; el sello del eje es de metal corrugado. El tubo está sellado con una tasa de fuga de 10-7 Pa.L/S, adecuado para uso en condiciones de vacío ultra alto.


La aplicación de válvulas de vacío.

La válvula de vacío de aleta a menudo se instala en la esquina y se coloca en T en la tubería de vacío. El modo de conducción es manual, neumático, electromagnético y eléctrico.

La válvula de vacío de compuerta se utiliza en ocasiones donde el grado de vacío es alto o se requiere el tamaño de la tubería. La tasa de fuga de la válvula es de 10-7 Pa.L/S y está sellada en ambas direcciones. Modo de conducción manual, neumático, eléctrico. Tanto los neumáticos como los eléctricos tienen dispositivos de retroalimentación de señal.

La válvula de diafragma y la válvula de bola son de paso directo y se pueden usar en situaciones donde coexisten presión positiva y vacío. Los modos de conducción son manual, neumático y eléctrico.

La válvula de mariposa es una válvula de paso directo con tres modos de accionamiento: manual, neumático y eléctrico. El ángulo de apertura de la válvula de mariposa manual es arbitrario.

Precauciones de almacenamiento e instalación de válvulas de vacío

1. La válvula debe mantenerse limpia y almacenada en un lugar seco.


2. Las válvulas almacenadas durante mucho tiempo deben revisarse periódicamente para evitar la humedad, la oxidación y el envejecimiento de las piezas de goma.


3. Antes de la instalación, las superficies de la válvula en contacto con la aspiradora deben limpiarse de acuerdo con los requisitos de higiene de la aspiradora.


4. La brida conectada a la válvula no debe tener cicatrices de soldadura que sobresalgan en el orificio de conexión y el orificio debe estar achaflanado.


5. Cuando se instala la válvula, debe quedar concéntrica con las bridas en ambos lados


6. Cuando la válvula no se utiliza durante mucho tiempo y se almacena, la válvula debe estar ligeramente abierta.


7. Si la válvula se repara y se vuelve a montar, se debe realizar la prueba de rendimiento de vacío.


Operación y mantenimiento de válvulas de vacío.

1. Las bridas de conexión deben ser consistentes.


2. Lo mejor es comprobar si la válvula está en buenas condiciones y si los accesorios están completos antes de que la válvula esté en manos del usuario.


3. Se requiere que la presión de la fuente de aire de la válvula neumática sea de 0,4~-0,6MPa.


4. El interruptor de señal de la válvula neumática no puede soportar directamente 220 VCA y existe un límite de corriente. Se debe conectar en serie una resistencia relativamente grande, superior a 1KQ. Si se utiliza CC, preste atención a la conexión de polaridad correcta.


5. Después de cerrar la válvula enchufable cuando un lado de la placa de la válvula está al vacío y el otro lado está en la atmósfera, no se permite abrir la válvula; de lo contrario, se dañarán las piezas del tapón. en la puerta o afectar su rendimiento de sellado. Sólo cuando la presión en ambos lados del plato de la válvula está equilibrada (la diferencia de presión es inferior a 2700 Pa), se permite que la válvula se abra.


6. La temperatura de horneado permitida del cuerpo de la válvula es menor o igual a 150 ℃.


7. La válvula neumática recién utilizada puede encontrar una alta presión de la fuente de aire requerida para cerrar, lo cual es un fenómeno normal, y la presión de la fuente de aire requerida para el cierre disminuirá después de una gran cantidad de acciones.


8. La válvula electromagnética de inflado de la correa de vacío puede funcionar horizontal o verticalmente, pero no debe instalarse boca abajo.


9. Para la válvula de diafragma soldada, el usuario debe quitar el cuerpo de la válvula al soldar para evitar que el diafragma se dañe por las altas temperaturas. Al mismo tiempo, se debe tener cuidado de que no caigan restos de soldadura en la cavidad del cuerpo de la válvula, lo que afectará el rendimiento del sellado.


10. La válvula de vacío debe manipularse con cuidado para evitar vibraciones fuertes y mantenerla limpia y seca.


11. Se puede instalar una válvula de vacío de aleta neumática en cualquier dirección por debajo del diámetro nominal de 160 mm. El vacío debajo de la placa de la válvula y la atmósfera sobre la placa de la válvula pueden mantener un buen sellado al vacío. La válvula de mariposa con un diámetro nominal superior a 200 mm generalmente debe instalarse verticalmente.
