Materiales: SS304, SS316

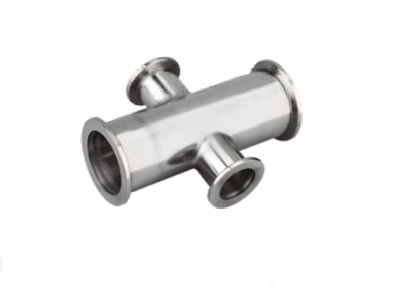

Los accesorios de vacío reductores de 4 vías KF son un componente de vacío que se utiliza en sistemas de alto vacío. Se utiliza para conectar cuatro componentes de vacío con diferentes tamaños de bridas manteniendo al mismo tiempo una alta integridad del vacío.
La cruz reductora KF tiene cuatro puertos con bridas de diferentes tamaños, lo que le permite conectar cuatro componentes de vacío con diferentes tamaños de bridas. La cruz está diseñada para usarse con bridas KF, que son bridas estandarizadas comúnmente utilizadas en sistemas de alto vacío.

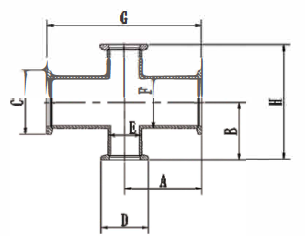

| Spec | Standard | A | B | C | D | E | F | G | H |
| KF25UX16A | ANSI | 52 | 37.5 | 40 | 30 | 19.05 | 25.4 | 104 | 75 |
| KF40UX16A | 61 | 52 | 55 | 30 | 19.05 | 38.1 | 122 | 104 | |
| KF40UX25A | 61 | 57.8 | 55 | 40 | 25.4 | 38.1 | 122 | 115.6 | |
| KF50UX16A | 80 | 58.2 | 75 | 30 | 19.05 | 50.8 | 160 | 116.4 | |
| KF50UX25A | 80 | 64.1 | 75 | 40 | 25.4 | 50.8 | 160 | 128.2 | |
| KF50UX40A | 80 | 67.3 | 75 | 55 | 38.1 | 50.8 | 160 | 134.6 | |
| KF25UX16E | EN | 50 | 40 | 40 | 30 | 19.05 | 25.4 | 100 | 80 |
| KF40UX16E | 65 | 40 | 55 | 30 | 19.05 | 38.1 | 130 | 80 | |
| KF40UX25E | 65 | 50 | 55 | 40 | 25.4 | 38.1 | 130 | 100 | |
| KF50UX16E | 70 | 50 | 75 | 30 | 19.05 | 50.8 | 140 | 100 | |
| KF50UX25E | 70 | 65 | 75 | 40 | 25.4 | 50.8 | 140 | 130 | |
| KF50UX40E | 70 | 65 | 75 | 55 | 38.1 | 50.8 | 140 | 130 |
