Cuáles son las diferencias entre las bridas de vacío CF, KF e ISO?

Cuáles son las diferencias entre las bridas de vacío CF, KF e ISO?

Las bridas de vacío CF son métodos de sellado totalmente metálicos y se utilizan ampliamente en sistemas de vacío ultraalto. Las bridas de vacío KF son un método de liberación rápida utilizado en sistemas de vacío. Las bridas ISO, como el diámetro de la tubería general ISO es superior a 50 mm (2 pulgadas), que se pueden utilizar en diversas aplicaciones, desde presión atmosférica hasta alto vacío, a menudo se ensamblan y desmontan.

BRIDA DE VACÍO CF

El lado interior de la brida de vacío CF tiene un borde elevado y afilado, que se utiliza para sellar el vacío apretando la junta de cobre libre de oxígeno (u otro metal blando) para deformarla. Es un método de sellado totalmente metálico y se usa ampliamente en sistemas de vacío ultraalto. Las bridas CF también se conocen comúnmente como bridas ICF. El número después de CF es el diámetro interior estándar del conducto y el número después de ICF es el diámetro exterior de la brida.

Las bridas CF se dividen en dos tipos: tipo fijo y tipo suelto. La brida fija es una estructura integrada. Las bridas de manga sueltas constan de una porción de borde de cuchillo extruida por arandelas de cobre y una porción fija a través de pernos. Las bridas pueden tener agujeros o agujeros roscados. Las bridas con orificios pasantes deben fijarse con pernos y tuercas; Las bridas con orificios roscados se pueden fijar directamente con pernos. El material de la brida es principalmente SUS304 (o SUS304L). Debido a que SUS304 emite menos gas, es más fácil de procesar y soldar.

La característica de las bridas CF es que todas están hechas de metal, incluidas las juntas de cobre libre de oxígeno, por lo que pueden soportar altas temperaturas de horneado (superiores a 250 ℃). La desventaja es que el precio es alto y la junta de cobre sin oxígeno no se puede reutilizar muchas veces.

BRIDA DE VACÍO KF

KF es una brida de liberación rápida utilizada en sistemas de vacío. Consta de los siguientes componentes: dos bridas KF distribuidas simétricamente, juntas tóricas, soportes de centrado y abrazaderas. No se necesitan otras herramientas para aflojar o comprimir el acoplamiento simplemente girando la tuerca del disco con la mano.

Los racores de vacío ISO-KF son racores de brida rápida de pequeño tamaño. Los tamaños de diámetro nominal incluyen DN 10, 16, 25, 40, 50.

El vacío aplicable es de hasta 10-8 mbar.

Los materiales de sellado de bridas suelen ser Viton, Buna, Silicona, EPDM, aluminio, etc.

Las bridas suelen ser de acero inoxidable 304, 316, etc.

Los racores de vacío ISO-KF suelen constar de brida, abrazadera, junta tórica y anillos de centrado.

BRIDA DE VACÍO ISO

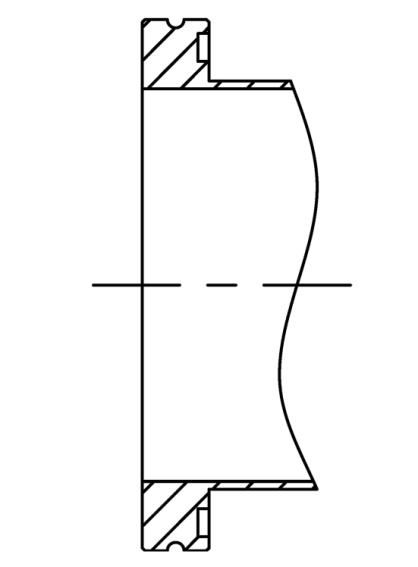

ISO-K

ISO-F

Las bridas y tuberías de vacío ISO se pueden utilizar en una variedad de aplicaciones, desde presión atmosférica hasta alto vacío, que a menudo se ensamblan y desarman. Generalmente, el diámetro de la tubería supera los 50 mm (2 pulgadas). Puede soportar horneado a 150°C si se utilizan juntas tóricas de Viton.

Las dos formas comúnmente utilizadas de bridas ISO son ISO-K e ISO-F.

Los racores de vacío ISO-K e ISO-F son racores de vacío de grandes dimensiones y diámetros nominales: DN 63, 100, 160, 200, 250, 320, 400, 500 y 630.

Los estándares de fabricación incluyen: DIN 28404, ISO 1609

Se puede utilizar donde se requieren niveles de vacío de hasta 10-8 mbar.

Los materiales de sellado de bridas suelen ser Viton, Buna, Silicona, EPDM, alambre de aluminio, etc.

Las bridas suelen ser de acero inoxidable 304, 316, etc.

Los accesorios de vacío ISO-K generalmente se componen de brida, garra, anillo de sellado (junta tórica) y anillo de centrado.
